HMU-800 femakset maskineringssenter
Beskrivelse
Tekniske parametere
Produktfunksjoner til HMU-800 femakset maskineringssenter
Med A-aksens dreiemoment på 4142Nm er bearbeidingskravene til tung skjæring og høystive materialer sikret.
+Krantype portalstruktur basert på finite element analyse og dynamikkoptimalisering
+Svært stiv og stabil seng
+Hel maskinarkitektur med kontinuerlig stabilitet
+Høyytelsesspindel og roterende bordteknologi kommer fra europeisk
+Effektiv/tung freseoperasjon
+Passer for et bredt spekter av materialbehandlingskrav
+Forbedre produktbehandlingseffektiviteten og kvaliteten
+Innovativ skruedrivteknologi (ikke rotasjon driver skruebevegelse)
+Høy responshastighet
Superkraftig spindel av femakset CNC-maskin
+12000rmp inline spindel BT40
+18000rmp inline spindel HSK-A63
+18000rmp hybridspindel HSK-A63
+24000rmp motorisert spindel HSK-A63

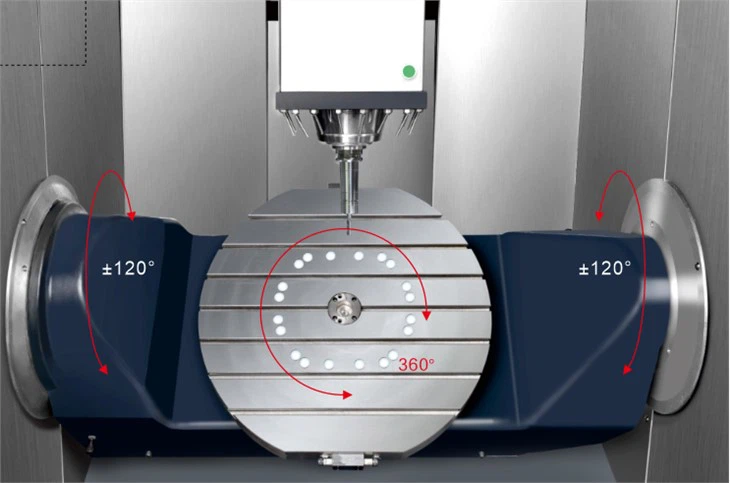

A/C Vugge Roterende Bord
Arbeidsbordstørrelse: 800 mm
Belastning: 800 kg
A-aksesving: ±120 grader
C-akse rotasjon: 360 grader
Brukervennlighet
Basert på ergonomisk design, realiserer den ekstraordinær behandlingstilgjengelighet og synlighet, og oppnår en enestående brukervennlig driftsopplevelse.
Grunnleggende egenskaper ved 5-akset bearbeiding
· Høyhastighets høypresisjonskontroll
· 5-samtidig aksekontroll
· 5-akse automatisk kalibrering
· 5-akse RTCP-funksjon
· 5-akse stor sirkulær interpolasjon Hyperbolsk interpolasjon
· Bearbeiding av 5-akseorientering
· Synkroniseringskontroll
· Feilkompensasjon
· Direkte kjøring
· Intelligent kontroll
· Dreiebenk-mølle kombinasjon
· Flerkanalskontroll
· Sømløs integrasjon av CAM-programvare
· Berøringsskjerm støttes
· Slippeliminering for flere motorer
Spesifikasjoner for HMU-800 kina 5-akset CNC-maskin
| Varer | Enhet | HMU-800 | HMU-800evo | HMU-800avi |
|---|---|---|---|---|
| System (kontrollenhet) | mm | |||
| X/Y/Z-aksevandring | Grad | 850/950/550 | 850/950/550 | 850/950/550 |
| A/C-aksevandring | mm | ±120/360 | ±120/360 | ±140/360 |
| Avstand fra spindelendeflate til arbeidsbord | mm | 180-730 | 180-730 | 180-730 |
| Arbeidsbord størrelse | kg | Φ800 | Φ800 | Φ800 |
| Maks. laste | 600 | 800 | 800 | |
| Spindel | ||||
| Spindel (standard) | ||||
| Maks. spindelhastighet/konus | rpm | 18000HSK-A63 | 20000HSK-A63 | 12000BT40/HSK-A63 |
| Spindeleffekt (S1/S6-40%) | KW | 20/28 | 29/36 | 15.5/21.7 |
| Dreiemoment(S1/S6-40%) | N.m | 58/81.2 | 69.9/87.5 | 85/119 |
| Fôrsystem | ||||
| X/Y/Z-aksen i hurtiggang | m/min | 40/40/40 | 20/20/20 | 20/20/20 |
| Maks. kuttematingshastighet | m/min | 20 | 10 | 10 |
| A/C-aksen hurtiggang | m/min | 20/30 | 20/30 | 20/30 |
| Plasseringspresisjon/repeterbarhet (GB17421.22000) | ||||
| X/Y | mm | 0.008/0.006 | 0.007/0.005 | 0.007/0.005 |
| Z | mm | 0.007/0.005 | 0.006/0.004 | 0.006/0.004 |
| A/C | ARCSEC | 12/6 | 8/5 | 8/5 |
| Automatisk verktøyskiftesystem | ||||
| Antall verktøy | Stk | 26T | 26T | 26T |
| Verktøyskiftetid (verktøyverktøy) | sek | 12s | 12s | 12s |
| Maks. verktøyets lengde | mm | 300 | 300 | 300 |
| Maks. verktøydiameter (ingen tilstøtende) | mm | Φ80/Φ120 | Φ80/Φ120 | Φ80/Φ120 |
| Maks. verktøyets vekt | kg | 8 | 8 | 8 |
| Maskinstørrelse | ||||
| Høyde | mm | 3443 | 3443 | 3443 |
| Område (L*W) | m㎡ | 6452x3855 | 6452x3855 | 6452x3855 |
| Nettovekt | kg | 17000 | 17000 | 17000 |
| Makt | kw | 60 | 70 | 60 |
